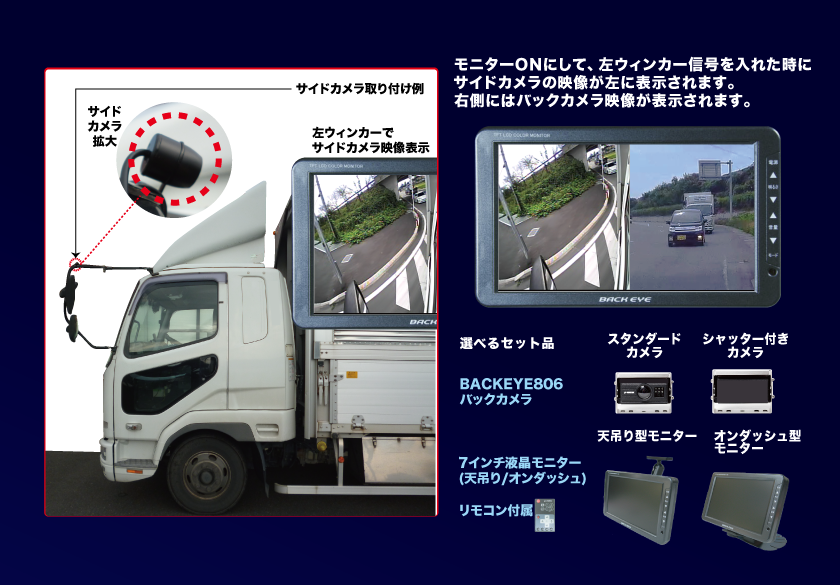

サイドビューシステム（I/F ボックス、サイドカメラ、モニター接続ケーブル、変換ケーブル、車両信号ケーブル）
（サイドカメラ仕様）
| 画角 |
水平：約90度、垂直：約70度 |
S/N |
48dB以上 |
| 撮影素子 |
1/4カラーCMOSイメージセンサー |
消費電力 |
100mA以下(DC12V時) |
| 水平解像度 |
628(水平)×582(垂直) 約30万画素 |
電源 |
DC5V～24V |
| 映像方向 |
鏡像 |
動作温度 |
-20℃～+50℃ |
| 映像出力 |
NTSC |
重量 |
約20g |
| 防水構造 |
IP67 |
外形寸法 |
約19(W)×19(H)×23(D)mm |
|
カメラ
| 製品型番 |
画角 |
イメージ
センサー |
解像度
(pixels) |
レンズ |
最低照度 |
電源 |
動作
温度 |
外寸
(W)×
(H)×
(D)mm |
重量 |
| XLC-806M |
114° |
1/3 |
52万 |
2.65mm
/F1.9 |
0.1Lux |
DC12V |
-30°
～
+65° |
83×
42×
52 |
222g |
| XLC-806S |
114° |
1/3 |
52万 |
2.65mm
/F1.9 |
0.1Lux |
DC12V |
-30°
～
+65° |
83×
48×
57 |
275g |
|
モニター
| 製品型番 |
表示
ドット
(RGB) |
画面
サイズ |
輝度
(White) |
電源 |
動作温度 |
外寸
(W)×
(H)×
(D)
mm |
重量 |
XL-706T
XL-706D |
800
(RGB)
×480 |
7型
ワイド |
400cd/m2 |
DC12V～24V |
0°
～
＋60° |
188×
112×
30 |
475g |
|
接続コード
| 製品型番 |
全長 |
| XLW-70605 |
5m |
| XLW-70615 |
15m |
| XLW-70620 |
20m |
| XLW-70623 |
23m |
|
スペーサー
トラック協会助成対象予定品 サイドビューシステム+バックアイ セット型番
| セット型番 |
サイドビューシステム |
付属モニター |
付属カメラ |
| TM806F |
XL-806-IF |
XL-706T (天吊り） |
XLC-806M（スタンダード） |
| TS806F |
XL-806-IF |
XL-706T (天吊り） |
XLC-806S（シャッター） |
| DM806F |
XL-806-IF |
XL-706D (オンダッシュ） |
XLC-806M（スタンダード） |
| DS806F |
XL-806-IF |
XL-706D (オンダッシュ） |
XLC-806S（シャッター） |
|
※詳細は各県トラック協会でご確認お願いします。
